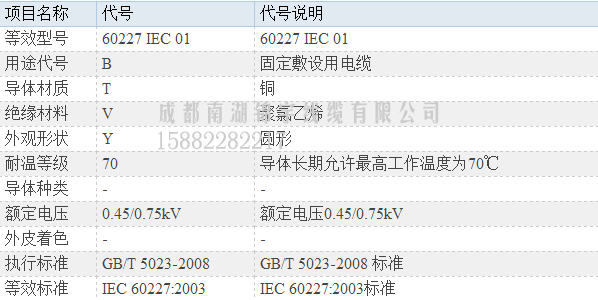

額定電壓0.45/0.75kV 銅導體 聚氯乙烯絕緣 圓形 導體允許長期工作溫度為70℃ 固定敷設用 布線電纜 技術符合GB/T 5023-2008規范要求

規格導體結構導體外徑絕緣厚度參考外徑參考重量(kg/km)

2.5              1/1.78   1.78                        0.8                      3.5                      32.8

 試驗驗收

1、抽樣試驗   試驗項目：導體直流電阻、交流耐壓試驗、絕緣厚度測量、外徑測量。

2、型式試驗   試驗項目：導體直流電阻、交流耐壓試驗、絕緣電阻、絕緣厚度測量、外徑測量、老化試驗、失重試驗、低溫試驗。產品性能要求和試驗方法應符合標準GB/T 5023-2008的規定。

符合標準

中纜規范號

ZL13TM001912.1-2012【60227 IEC 01(BV)-BU 0.45/0.75kV】

執行標準

GB/T 5023-2008  額定電壓450/750V及以下聚氯乙烯絕緣電纜

額定電壓

0.45/0.75kV

工作溫度

電纜導體的長期允許最高工作溫度70℃

環境溫度

敷設溫度

電纜的敷設溫度應不低于0℃

彎曲半徑

外徑（D）小于25mm電纜的允許彎曲半徑應不小于4D，外徑（D)為25mm及以上電纜的允許彎曲半徑應不小于6D。

敷設落差

交貨長度

重量小于80kg的電纜允許成圈包裝交貨，其短段線纜交貨長度應不超過交貨總長度的5%，或可根據雙方協議任何長度的電纜交貨。

長度誤差

交貨長度計量誤差為±0.5%。
